Name: RTZM 조명 버스웨이 10-40A
Brand: 내 가게
Availability: InStock
Rating: 5 (1 reviews)

설명

제품 개요

당사는 경공업 조립 라인, 데이터 센터 장비실, 쇼핑몰, 슈퍼마켓, 주차 시설 등과 같이 분기가 잦은 저전류 애플리케이션의 실질적인 전력 분배 요구 사항을 충족하기 위해 RTZM 조명 버스웨이 시리즈를 특별히 개발했습니다.

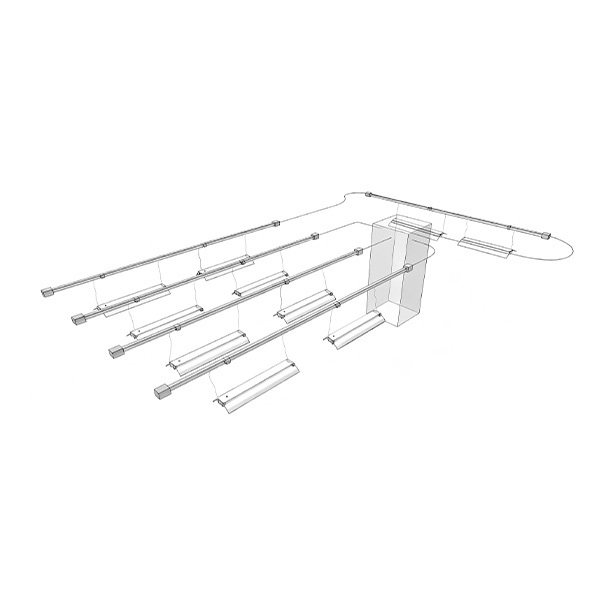

이 버스웨이 시스템은 모듈식 설계를 채택하여 간단한 플러그인 연결을 통해 조명 시스템에 전력을 공급할 수 있습니다. 충분한 전력 분기를 제공하고 필수적인 보호 기능을 갖추는 동시에 조명 기구의 무게를 기계적으로 지지합니다.

RTZM 조명 버스웨이는 고품질 압출 알루미늄 합금 외함을 특징으로 하며, 경량성, 컴팩트한 크기 및 높은 기계적 강도를 자랑합니다. 버스바 도체는 고급 구리로 제작되었으며, 친환경적인 저연 무할로겐(LSZH) 난연 절연재로 감싸져 있습니다. 다양한 소켓을 맞춤형으로 구성할 수 있어 설치 및 배전 유연성을 제공하며, 어떤 복잡한 환경에도 적응할 수 있습니다.

RTZM 조명 버스웨이는 주로 직선 구간, 급전 장치, 분기 장치, 플렉시블 엘보, 그리고 다양한 고정 브래킷 및 부속품으로 구성됩니다. 모든 구성 요소와 부속품은 설계 및 생산 과정 전반에 걸쳐 표준화 및 모듈화되어 설치 및 적용이 용이합니다.

조명 버스웨이는 다음 기준을 충족합니다.

● IEC 61439-1-2020

● EC 61439-6-2012

● GB/T 7251. 1-2023

● GB/T 7251. 1-2015

버스 전용 차선 조명 특징 및 장점

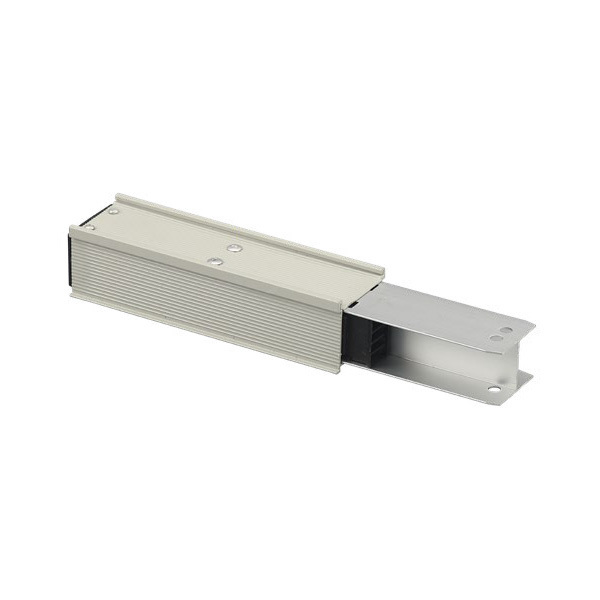

RTZM-S 조명 버스웨이

RTZM-S 조명 버스웨이, 정격 작동 전류: 10-40A, 정격 작동 전압: 230/400V, 상업 공간, 사무실, 학교, 병원 및 유사 환경의 소부하 조명 용도에 적합합니다. 탈부착 및 재사용 가능한 설계로 자원 효율성을 높이고 운영 비용을 절감합니다.

RTZM-S 연결 플러그

RTZM-S 연결 플러그는 난연성 ABS 플라스틱 소재의 복합 구조로 제작되어 가볍고 강도가 높으며 수명이 길고 절연성이 뛰어납니다. 은도금 스프링 클립은 안정적인 전기 연결을 보장합니다. 확장형 접지 핀 설계로 상 핀 접촉 전후에 접점이 위치하여 감전을 방지합니다. 플러그 유닛 옆의 클램프는 버스웨이에 단단히 고정되어 안정적인 전기 접촉과 향상된 보호 기능을 제공합니다.

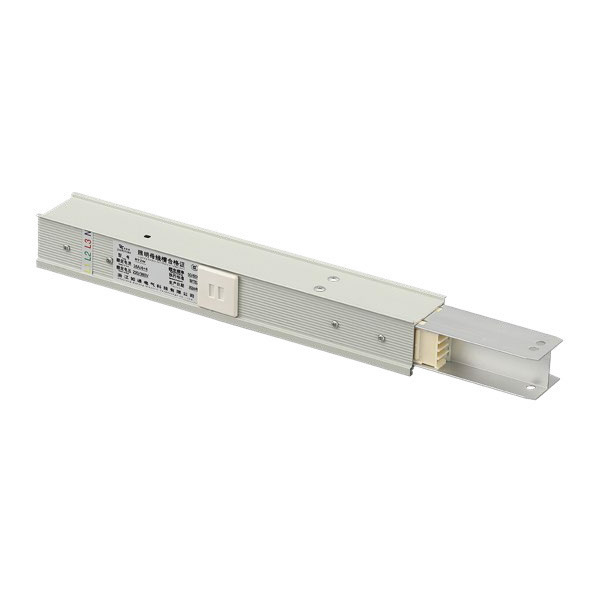

RTZM-D 조명 버스웨이

RTZM-D 조명 버스웨이는 가볍지만 강도가 뛰어난 전체 알루미늄 합금 외함을 갖추고 있으며, 최대 IP55 등급의 보호 기능을 제공합니다. 이 외함은 탁월한 내식성, 전기 전도성 및 열 전도성을 제공하며, 최소 50%의 접지 성능을 보장합니다. LB-D 설계는 저자기성 재료를 사용하여 히스테리시스 손실을 최소화하고 에너지 전달 효율을 향상시키며 시스템 전압 강하를 줄입니다.

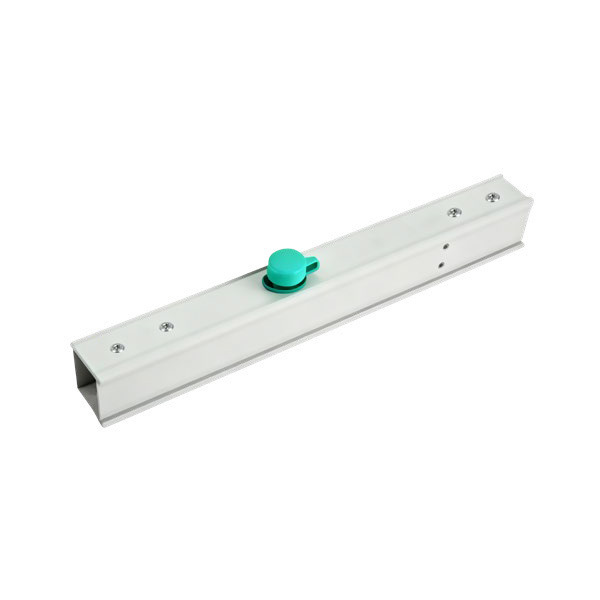

RTZM-D 방수 소켓 커넥터

RTZM-D 방수 소켓 커넥터는 정밀 제조 공정과 고품질 소재를 사용하여 IP66 등급의 방수 설계를 적용했습니다. 습하거나 젖은 환경에서도 안정적인 작동을 보장하며, 버스웨이의 적용 범위를 넓혀줍니다. 방수 플러그는 설치 및 연결이 간편하여 모든 사용자가 신속하게 사용할 수 있습니다. 비상 상황 발생 시 빠른 회로 복구를 가능하게 하여 작업 효율을 크게 향상시킵니다.

기본 전기적 특성

정격 전류 (에이)	저항 R20 (mΩ/m)	리액턴스 X20 (mΩ/m)	임피던스 Z20 (mΩ/m)	전압 손실 (V/m)
정격 전류 (에이)	계산된 값 저항 R20에서	리액턴스 X20 (mΩ/m)	임피던스 Z20 (mΩ/m)	0.6	0.7	0.8	0.9	0.95	1
16	15.280	7.680	17.101	0.265	0.280	0.292	0.296	0.293	0.265
25	9.168	4.608	10.261	0.255	0.269	0.280	0.284	0.281	0.254
32	5.730	2.880	6.413	0.249	0.263	0.273	0.278	0.275	0.248
40	3.820	1.920	4.275	0.265	0.280	0.292	0.296	0.293	0.265

정격 전류 (에이)	정격 전압 에어컨	정격 절연 전압 (VAC)	빈도 f/Hz	전체 크기 (mm)	보호 등급 보호	단시간 내전류 아이크와/카	최대 내전류 입/카	절연 저항 MΩ
16	230/400	800	50/60	LB-S: 40×30 LB-D: 48×40	55	1	1.4	500
25	230/400	800	50/60	LB-S: 40×30 LB-D: 48×40	55	1	1.4	500
32	230/400	800	50/60	LB-S: 40×30 LB-D: 48×40	55	1	1.4	500
40	230/400	800	50/60	LB-S: 40×30 LB-D: 48×40	55	1	1.4	500
